Токарные и токарно-винторезные станки

Эти станки одношпиндельные горизонтальные, весьма схожи по конструкции со станками для обработки в патроне и в центрах. Они обеспечивают высокопроизводительные режимы резания при использовании современных режущих инструментов. Автоматизация вспомогательных перемещений станка создает предпосылки полной автоматизации цикла обработки. Шпиндели базируются на высокоточных подшипниках (роликовых конических или шариковых радиально-упорных типа «дублекс» или «триплекс»). Станки комплектуются многопозиционными инструментальными головками с диском с быстросменными блоками токарных инструментов. При этом задняя бабка может отсутствовать. Стабильность и плавность перемещения суппорта обеспечивается покрытием направляющих антифрикционным материалом в сочетании с импульсной смазкой. Используются эти станки в условиях серийного производства.

Универсальный токарно-винторезный станок. На станке выполняют все виды токарных и резьбонарезных работ. При нарезании метрической и дюймовой резьб резцом и резьбовой гребенкой на станке используют цепь главного движения и винторезную цепь. Шаг нарезаемой модульной метрической резьбы Р=пт, где т — модуль; шаг дюймовой резьбы определяется числом ниток на 1**. Например: Р = 0,5″ = 0,5 • 25,4 мм = 12,7 мм; дюймовая модульная резьба вычисляется в питчах (p), причем р = 1″/т.
Для нарезания резьбы метчиком и плашкой необходимо только главное движение, так как подача инструмента осуществляется самозатягиванием.
Общий вид станка приведен на рис. 3.10,а.  Все механизмы станка монтируют на станине 1. В передней (шпиндельной) бабке 18 устанавливают коробку скоростей, шпиндель и другие элементы. Коробка подач 9 передает движение от шпинделя к суппорту (на рисунке шпинделя не видно, так как на нем навинчен патрон 24). Суппорт включает в себя поперечные салазки 8 и верхние салазки 31, которые размещены на каретке суппорта, перемещающейся по направляющим 40 станины. В фартуке 4 вращение ходового винта 41 или вала 42 преобразуется в поступательное движение суппорта, несущего на верхних салазках резцедержатель 26. В пиноли задней бабки 36 может быть установлен центр для поддержки обрабатываемой заготовки или стержневой инструмент (сверло, развертка и т.п.) для обработки центрального отверстия в заготовке, закрепленной в патроне.
Основные органы управления (рукоятки и кнопки) универсального токарно-винторезного станка показаны на рис. 3.10,а.  Установка и закрепление на станках заготовок производится в патроне, патроне и заднем центре, в центрах и на оправке. Патроны предназначены для закрепления заготовок, которые могут выступать из него на длину, равную двум-трем их диаметрам. Более длинные заготовки устанавливают в патроне и заднем центре. Поддержка заготовки задним центром необходима и при тяжелых обдирочных работах. Установку в центрах используют для длинных заготовок типа валов в тех случаях, когда необходимо обеспечить соосность нескольких обрабатываемых наружных поверхностей с минимальными отклонениями, а также при обработке заготовок последовательно на различных станках с установкой на одни и те же технологические базы. Оправки применяют при обработке наружной поверхности заготовки при наличии в ней предварительно обработанного отверстия.

Токарно-винторезный станок

рис. 3.10,а. Универсальный токарно-винторезный станок: 1 — станина; 2 — рукоятка включения и выключения подачи; 3 — рукоятка включения и выключения маточной гайки; 4 — фартук; 5 — рукоятка размыкания реечного колеса с рейкой; 6 — маховик ручного перемещения каретки; 7 — кнопка золотника смазки направляющих каретки и салазок суппорта; 8 — поперечные салазки суппорта; 9 — коробка подач; 10, 43 — рукоятки управления фрикционной муфтой в коробке скоростей (реверсируют вращение шпинделя), сблокированы между собой; 11 — рукоятка установки шага резьбы и отключения коробки подач при нарезании резьбы напрямую; 12 — рукоятка установки подачи и типа нарезаемой резьбы; 13 — рукоятка настройки величины подачи и шага резьбы; 14 — рукоятка настройки станка на нарезание правой и левой резьб; 15 — рукоятка установки нормального или увеличенного шага резьбы; 16 — рукоятки изменения частоты вращения шпинделя; 17— кожух ременной передачи главного привода; 18 — передняя бабка (с коробкой скоростей); 19 — электрический пульт; 20 — выключатель вводный автоматический; 21 — сигнальная лампа; 22 — выключатель подачи насоса охлаждающей жидкости; 23 — указатель нагрузки станка; 24 — патрон; 25 — рукоятка ручного перемещения поперечных салазок; 26 — резцедержатель; 27 — кнопочная станция включения и выключения электродвигателя главного привода; 28 — защитный щиток; 29 — выключатель местного освещения; 30 — рукоятка поворота и зажима резцедержателя; 31 — верхние салазки; 32 — рукоятка ручного перемещения верхних салазок суппорта; 33 — рукоятка зажима пиноли задней бабки; 34 — кнопка включения электродвигателя привода ускоренного перемещения каретки и поперечных салазок суппорта; 35 — рукоятка изменения направления перемещения каретки и поперечных салазок суппорта; 36 — задняя бабка; 37 — рукоятка закрепления задней бабки к станине; 38 — маховик ручного перемещения пиноли задней бабки; 39 — каретка суппорта; 40 — направляющие станины; 41— ходовой винт; 42 — ходовой вал.

Устройство задней бабки показано на рис. 3.10,б. В корпусе 1 при вращении винта 5 маховиком 7 перемещается пиноль 4, закрепляемая рукояткой 3. В пиноли устанавливается центр 2 с коническим хвостовиком (или осевой инструмент). Задняя бабка перемещается по направляющим станка вручную или с помощью продольного суппорта.

В рабочем неподвижном положении задняя бабка фиксируется рукояткой 6, которая соединена с тягой 8 и рычагом 9. Сила прижима рычага 9 тягой 8 к станине регулируется гайкой 11 и винтом 12. Более жесткое крепление задней бабки производится с помощью гайки 13 и винта 14, который прижимает к станине рычаг 10.

Устройство задней бабки

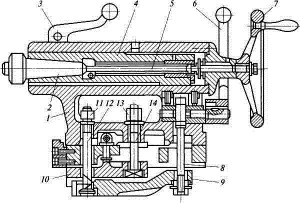

рис. 3.10,б. Задняя бабка токарного станка: 1 — корпус; 2 — центр; 3,6 — рукоятки; 4 — пиноль; 5, 12 и 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 77, 13 — гайки

При обработке заготовок длинных нежестких валов с соотношением длины к диаметру (L/D) > 15 для предотвращения их прогиба под действием сил резания, инерционных сил и сил тяжести используют неподвижные и подвижные люнеты.

Токарные патронно-прутковые и патронно-центровые прутковые.

Одношпиндельные горизонтальные для комплексной обработки заготовок из прутка любого профиля в зажимном патроне или в цанге. Усилия зажима создаются пневмоцилиндром. Оснащаются эти станки с возможностью приводного инструмента. Привод главного движения осуществляется от двигателя постоянного тока. Автоматизированная задняя бабка снабжена синхронным шпинделем. Длинномерные детали могут обрабатываться в люнете. Станки могут укомплектовываться встроенным или напольным манипулятором для загрузки-выгрузки штучных заготовок. Используются станки в условиях серийного производства.
